Проект:
Обследование несущих конструкций и испытания бетона методом отрыва со скалыванием на объекте по ул. Авиамоторная, г. Москва

Кейс подготовлен на основе технического заключения № АМ-20.02-1/ТЗК по результатам визуально-инструментального обследования несущих строительных конструкций нежилого здания.

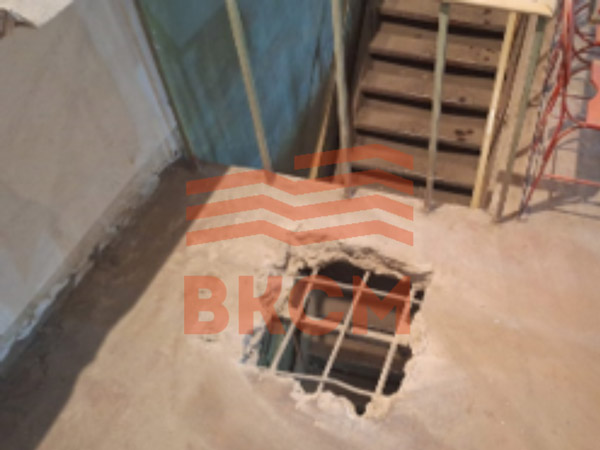

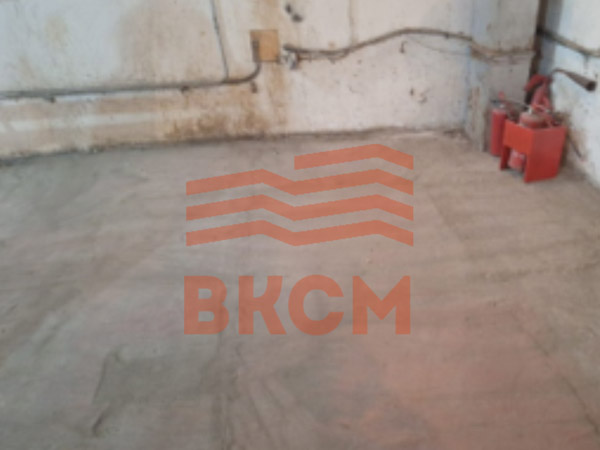

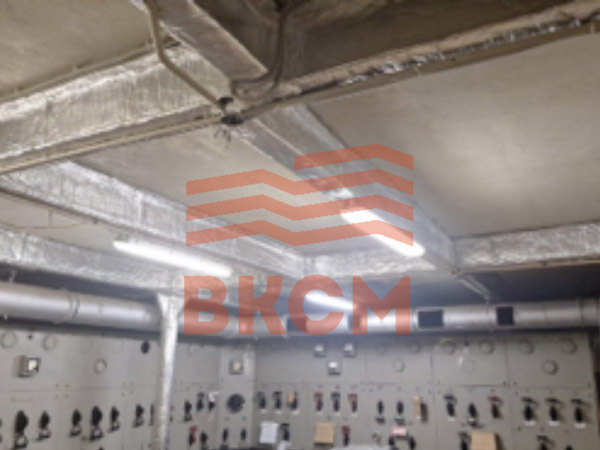

В феврале 2025 года в строительную лабораторию поступил запрос на проведение визуально-инструментального обследования несущих конструкций нежилого здания по адресу: г. Москва, ул. Авиамоторная д.2 к11 (ЦИАМ им. П.И. Баранова). Объект представляет собой одноэтажное нежилое здание с устройством внутренних антресолей — монолитная железобетонная плита перекрытия размером 12×12 м, опёртая на стальные балки двутаврового сечения и стальные колонны.

Заказчику требовалось не просто оценить состояние конструкций, а получить легитимное техническое заключение, которое можно использовать для защиты перед технадзором, для обоснования списания материалов перед финансовым директором, а также — при необходимости — для передачи в арбитраж в качестве доказательной базы.

Сложность заключалась в том, что проектная и исполнительная документация на объект отсутствовала в полном объёме. Все исходные данные для поверочных расчётов пришлось собирать исключительно по результатам натурных испытаний. Кроме того, заказчику было критически важно не просто измерить прочность бетона косвенными методами, а получить прямые, юридически значимые значения с помощью метода отрыва со скалыванием — чтобы исключить любые сомнения технадзора и суда в достоверности результатов.

От нас требовалось провести испытания и подготовить экспертное заключение, которое ответит на следующие вопросы:

Решение: как мы работали

Почему метод отрыва со скалыванием?

В строительной практике существует несколько методов определения прочности бетона. Ультразвуковой метод (ГОСТ 17624-2021) хорош для оперативной оценки на большом количестве участков — он неразрушающий, быстрый и не требует вскрытия конструкций. Однако он является косвенным: прочность определяется по скорости прохождения ультразвуковой волны через градуировочную зависимость, и на результат могут влиять множество факторов — влажность бетона, наличие арматуры, температура.

Метод отрыва со скалыванием по ГОСТ 22690-2015 — это прямой неразрушающий метод. Он даёт непосредственное значение усилия вырыва анкерного устройства из бетона, которое затем пересчитывается в прочность по калибровочной зависимости. Для суда и технадзора это критически важно: прямые методы имеют гораздо бо́льшую доказательную силу, чем косвенные.

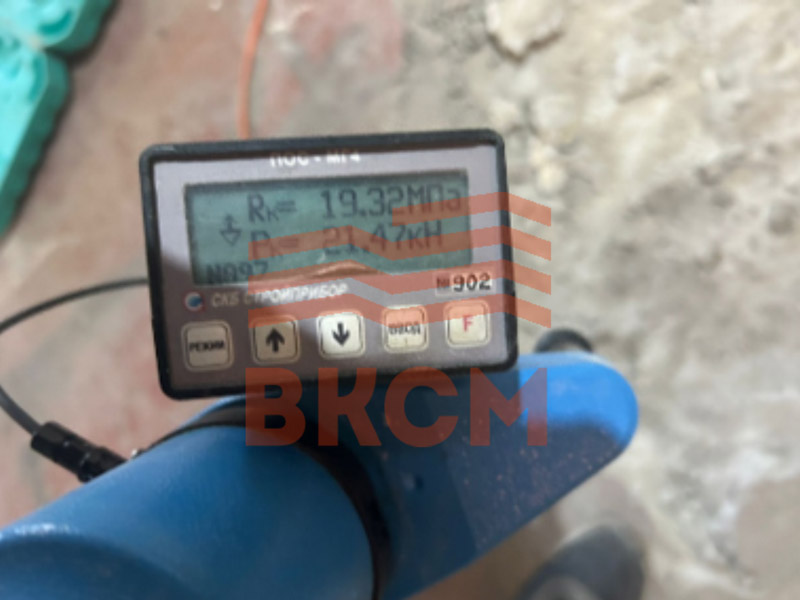

Как проводились испытания методом отрыва со скалыванием:

Для чего использовался метод отрыва со скалыванием в данном проекте:

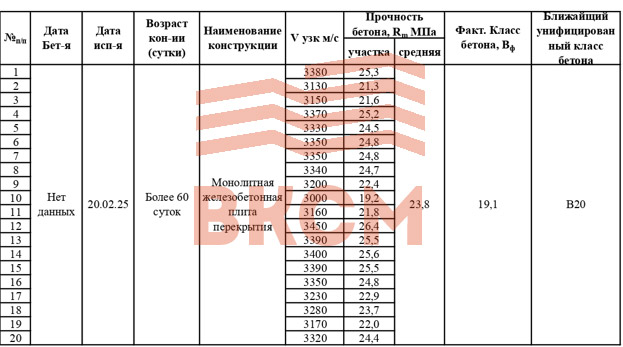

Испытания методом отрыва со скалыванием были выполнены не только для определения абсолютных значений прочности, но и для уточнения градуировочной зависимости при ультразвуковом контроле. Это стандартная процедура, предусмотренная ГОСТ 17624-2021: параллельные испытания одних и тех же участков конструкций двумя методами позволяют вычислить коэффициент совпадения Кс, который корректирует результаты ультразвуковых измерений с учётом реальных свойств бетона на конкретном объекте.

Были соблюдены следующие условия (согласно ГОСТ 17624-2021):

Это позволило повысить достоверность результатов ультразвуковых испытаний и исключить систематическую погрешность, связанную с особенностями бетона на данном объекте.

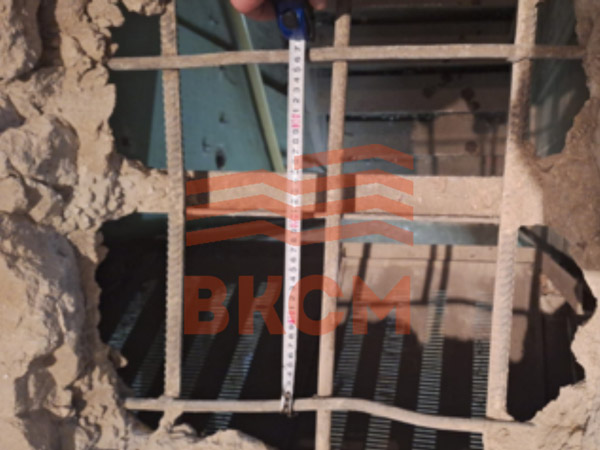

Для определения фактической схемы армирования, шага и диаметра рабочей арматуры применялся магнитный метод по ГОСТ 22904-2023 с использованием прибора ИЗС-10Ц.

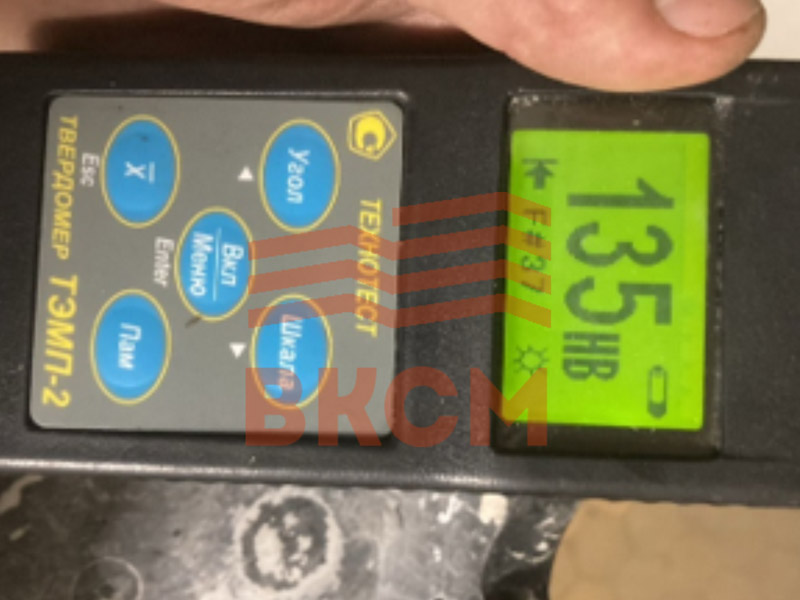

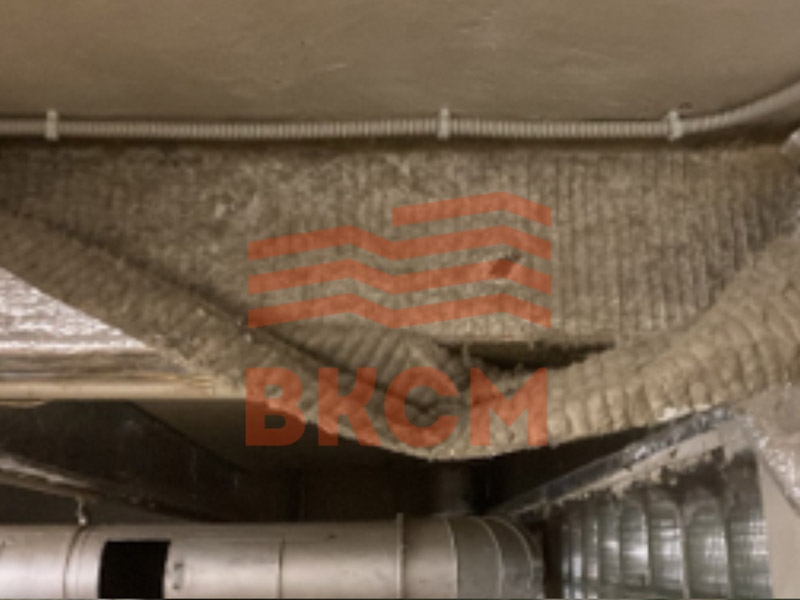

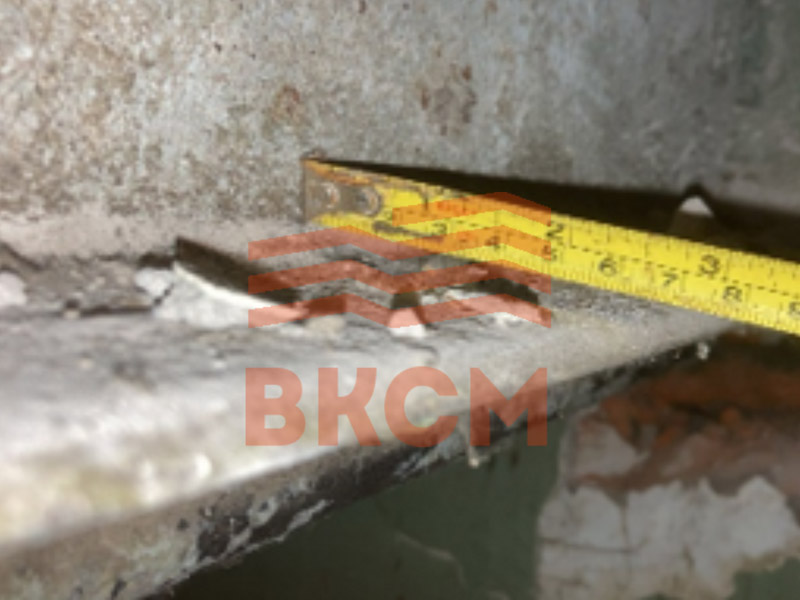

Для определения марки стали балок перекрытия применялся метод твёрдости по Бринеллю с использованием динамического твердомера ТЭМП-2.

Почему твёрдость?

Твёрдость является одной из самых важных характеристик механических свойств металлов и зависит от химического состава и термической обработки. Определение твёрдости — наиболее распространённый неразрушающий метод испытания металлов, позволяющий без разрушения изделия судить о качестве материала.

На основе полученных в ходе натурных испытаний данных были выполнены поверочные расчёты несущей способности конструкций с использованием программного комплекса «Кристалл» (64-бит), версия 21.1.9.7.

Для стальных балок:

Для монолитной плиты перекрытия:

На основе собранных данных и лабораторных испытаний разработаны рекомендации:

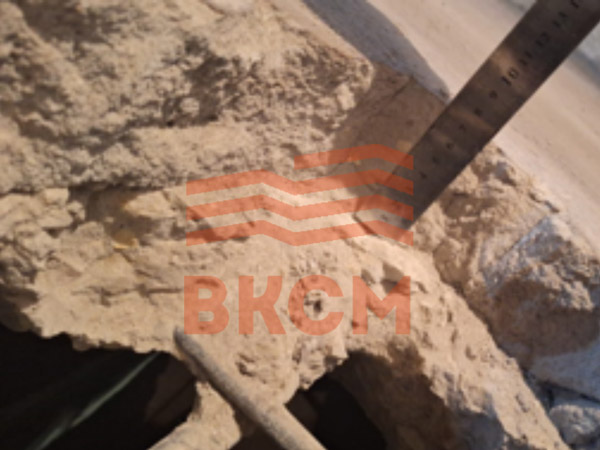

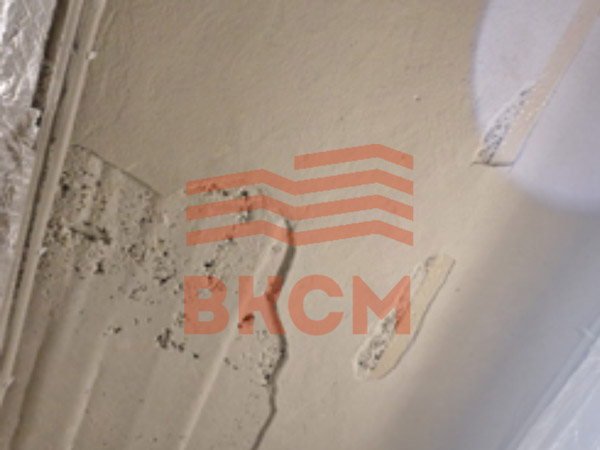

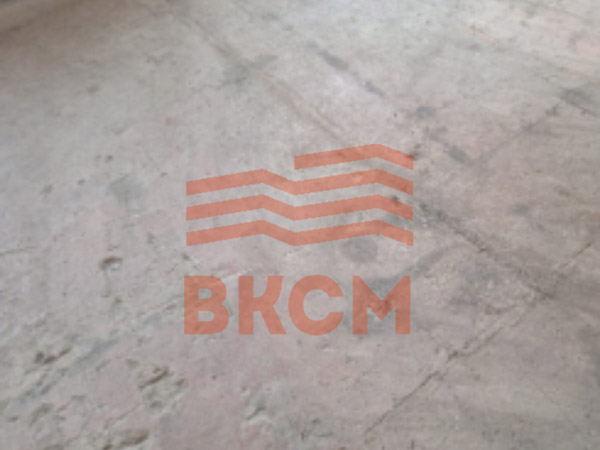

Для устранения выявленных дефектов рекомендуется произвести локальный ремонт недоуплотнённых участков по следующей технологии:

Для горизонтальных поверхностей, находящихся на высоте (плиты перекрытия), рекомендуется использовать тиксотропные материалы — они не стекают под действием силы тяжести, имеют армирующее волокно (фибру), препятствуют усадке при твердении и обеспечивают качественный внешний вид.

По итогам выполненных работ заказчик получил полный пакет юридически значимых документов, позволяющих:
