Обследование зданий и сооружений: кейс колледжа РАНХиГС в Москве

Карточка объекта
Объект Колледж РАНХиГС (ФГБОУ ВО «Российская академия народного хозяйства и государственной службы при Президенте РФ»)
Адрес г. Москва, пр-кт Волгоградский, д. 43, строение 1А
Тип заказчика
Государственное бюджетное учреждение (федеральное)
Назначение
Нежилое, учебное
Год постройки
1990
Этажность 6 этажей + подземный этаж (техподполье)
Общая площадь
12 278 м²
Конструктивная схема
Каркасная (ж/б колонны, ригели, сборные плиты перекрытий)
Фундамент Ж/б стаканного типа (под колонны) + ленточный (под стены)
Кровля
Плоская, рулонная

В начале 2025 года в строительную лабораторию поступил запрос на проведение комплексного технического обследования здания Колледжа многоуровневого профессионального образования РАНХиГС. Заказчику требовалось не просто оценить состояние конструкций и инженерных систем, а подготовить легитимное заключение, которое впоследствии можно было бы использовать для разработки проекта капитального ремонта здания.

Главная задача заключалась в том, чтобы чётко зафиксировать скрытые дефекты, провести инструментальные испытания (включая проверку прочности бетона и инженерных сетей) и разработать рекомендации для проектной документации (ПСД) на капитальный ремонт системы вентиляции.

Здание колледжа, построенное в 1990 году по индивидуальному проекту, имело стандартный набор проблем любой долго эксплуатируемой постройки. Сложность была в другом: проектная документация на инженерные системы отсутствовала, а у заказчика не было доказательной базы для предъявления претензий и списания материалов.

Какой процент инженерных систем непригоден для дальнейшей эксплуатации без капитального ремонта?
Есть ли скрытые дефекты в системе вентиляции, которые невозможно увидеть без вскрытия и инструментального контроля?
Соответствует ли фактическая прочность бетона заявленному классу, или подрядчик сэкономил на смеси?

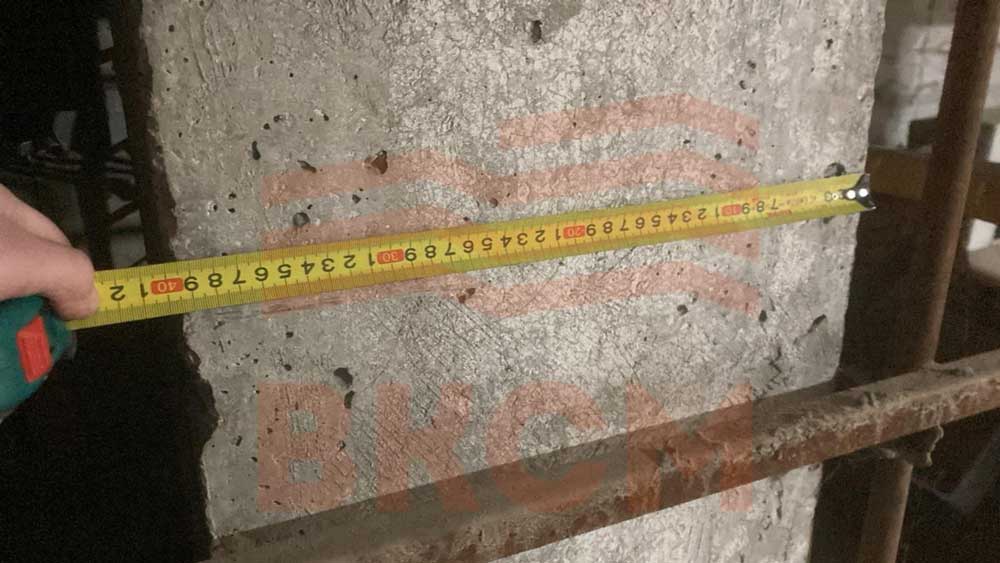

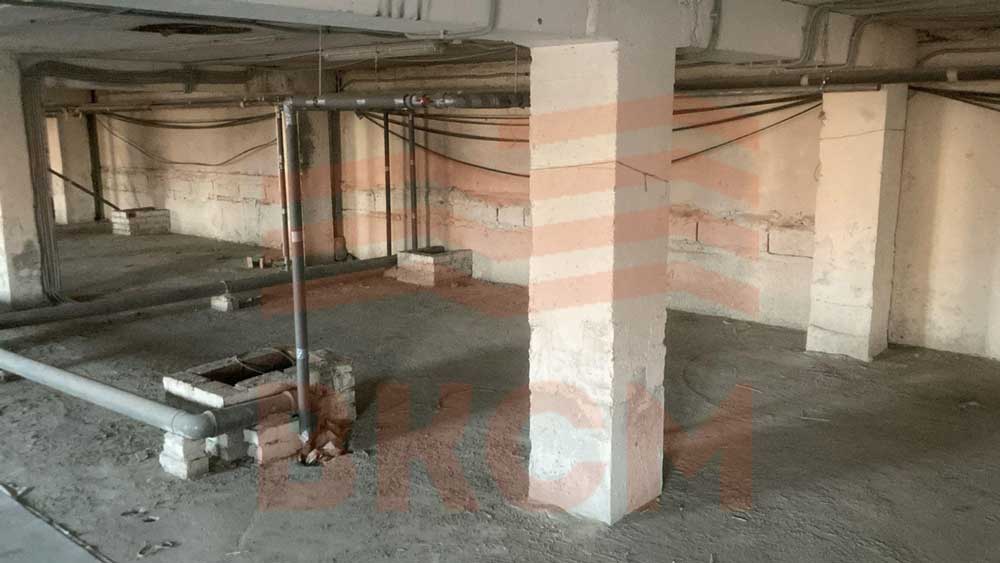

Обследование строительных конструкций: выполнены обмеры, фотофиксация, оценка состояния несущих стен, колонн, перекрытий и фундаментов.

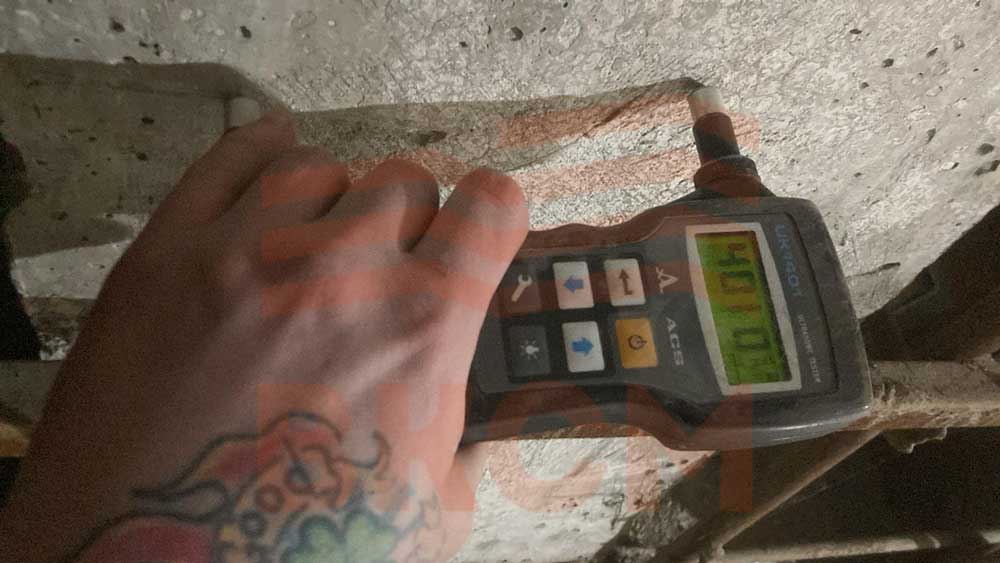

Испытания бетона и определение прочности материалов: с помощью ультразвукового тестера UK1401 была проверена прочность бетона колонн, ригелей и плит перекрытия.
Диагностика инженерных систем: проведен детальный осмотр систем отопления, водоснабжения, канализации и электроснабжения.

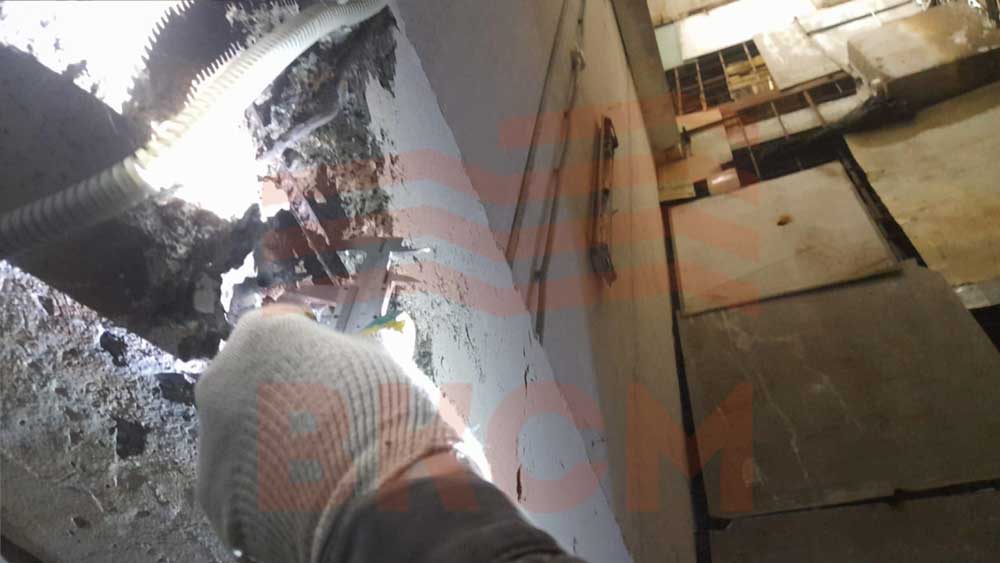

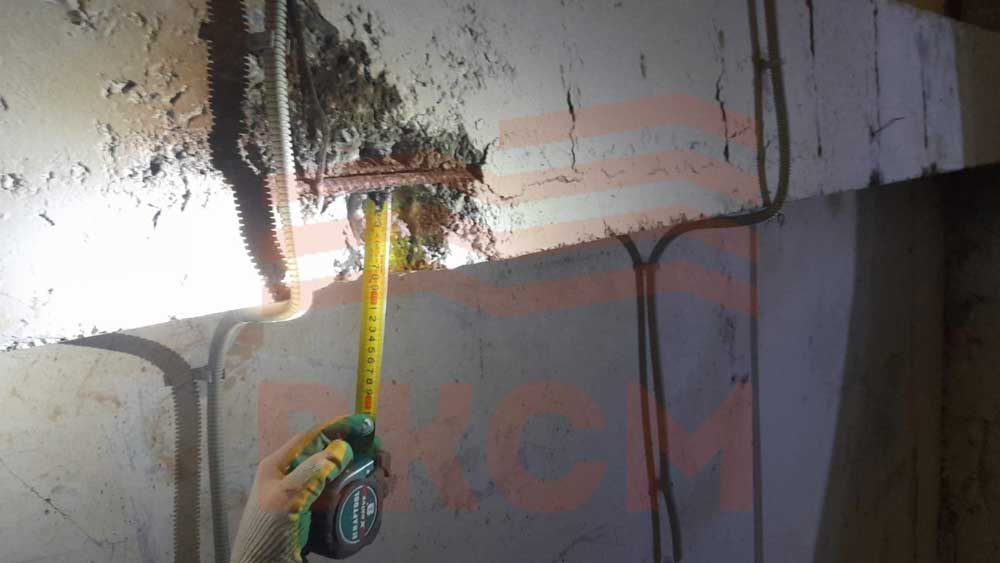

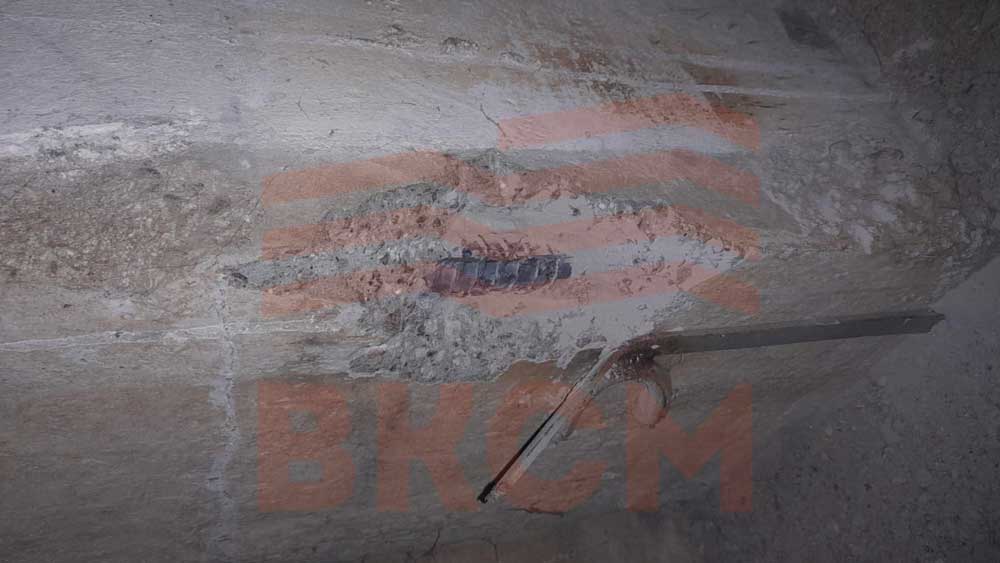

Следующим этапом стало контрольное вскрытие конструкций для отбора проб и проверки защитного слоя арматуры. Это позволило не только увидеть реальное состояние, но и взять образцы для лабораторных испытаний. В ходе замеров и лабораторных исследований выяснилось, что многие элементы имеют признаки сильного физического износа, а некоторые системы — например, вентиляция — полностью неработоспособны.

«Одной из самых сложных задач было разобраться с результатами испытаний вентиляции. Мы предполагали, что есть проблемы с воздуховодами, но масштаб оказался катастрофическим: шахты заколочены, коллектор разобран, оборудование разукомплектовано. Это не частный дефект, а полная деградация системы», — комментирует руководитель проекта.

Переувлажнение и неоднородность грунта под фундаментами, что грозит неравномерной осадкой.

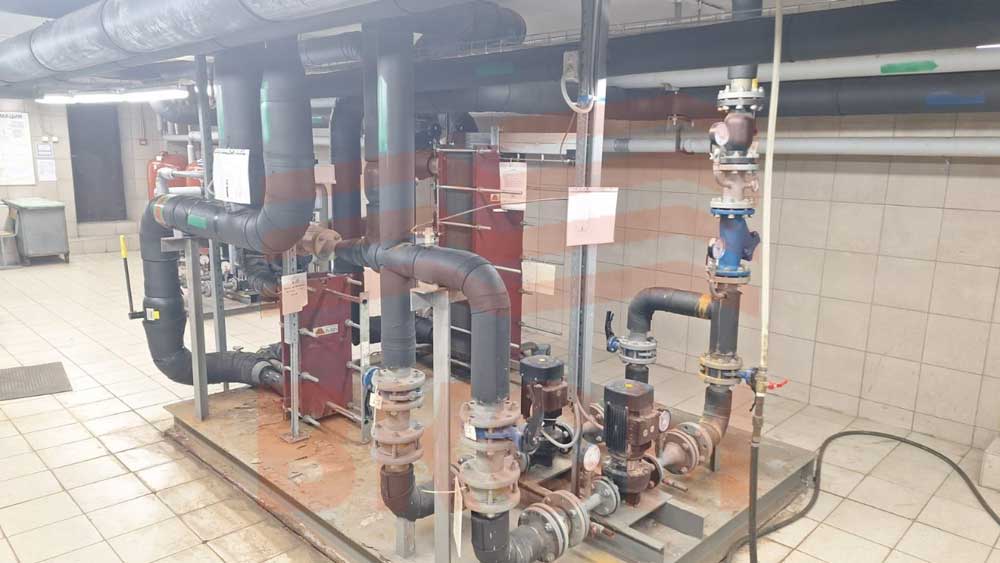

Коррозия запорной арматуры и трубопроводов теплового узла с подачей перегретой воды (140 °C вместо нормативных).

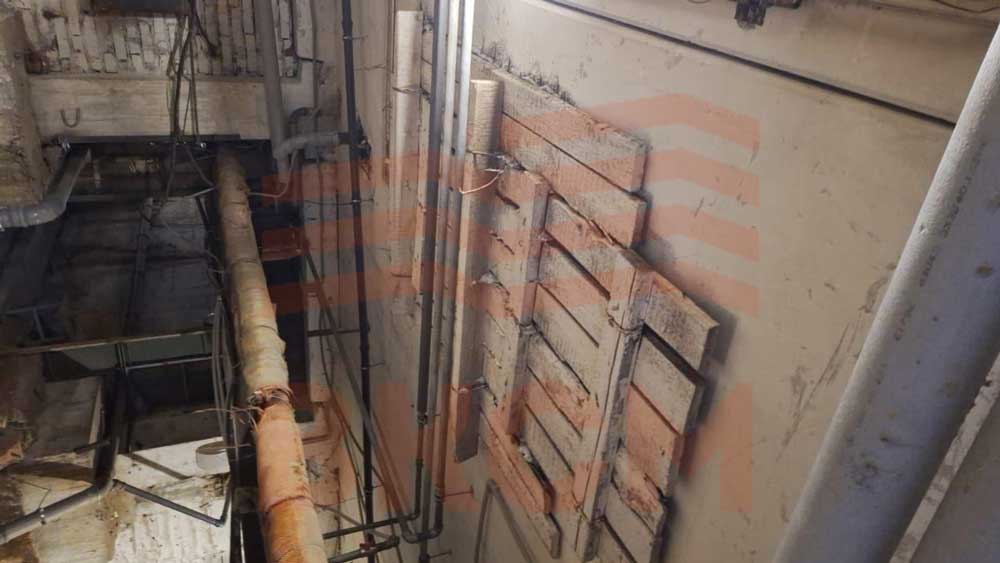

Полное отсутствие рабочей вентиляции в подвальных и технических помещениях из-за закрытых шахт и отсутствия коллектора.
Отслоение защитного слоя бетона плит перекрытия и следы коррозии арматуры.

Выявление признаков износа — на каждом участке инженерных сетей фиксировались характерные дефекты: коррозия, свищи, повреждение изоляции, закипание арматуры, засоры, нарушение герметичности.
Сравнение с табличными значениями ВСН 53-86(р) — для каждого дефекта по таблицам 65–71 определялся процент износа элемента (трубопровода, стояка, запорной арматуры, отопительного прибора и т.д.).
Учёт доли элемента в общей системе — по Приложению 4 ВСН 53-86(р) принимались удельные веса каждого участка (магистрали, стояки, приборы) в восстановительной стоимости системы.
Расчёт средневзвешенного износа — по формуле Φк = (Pi/Pk) × Φi вычислялся общий физический износ системы в процентах (примеры расчёта — в Приложении 5 отчёта).

Система Износ (%) Техническое состояние Необходимые меры
Вентиляция
55% Неработоспособное Полная замена, проектирование заново
Отопление (участок ввода – ЦТП)
60%
Ограничено работоспособное Замена трубопроводов и оборудования ЦТП
Отопление (общее)
20% Работоспособное с дефектами
Ремонт изоляции, балансировка
Канализация
25% Работоспособное
Прочистка, замена отдельных участков
ХВС
19% Работоспособное
Косметический ремонт
ГВС
17% Работоспособное
Косметический ремонт
Электроснабжение 18% Работоспособное
Замена устаревших щитов

Для системы вентиляции: разработаны рекомендации по монтажу новой приточно-вытяжной системы с заменой всех воздуховодов и установкой современного оборудования.
Для теплового узла: предложено заменить участок трубопровода от ввода в здание до ЦТП, полностью обновить запорную арматуру и насосную группу.
Для строительных конструкций: даны рекомендации по восстановлению защитного слоя бетона и гидроизоляции кровли.
Результаты работ: оформлены в виде технического заключения с протоколами испытаний, актами, ведомостями дефектов, фотоматериалами и графическими планами. Вся документация готова к передаче в арбитраж и для предъявления технадзору.

Легитимное заключение по ГОСТ 31937-2024 для технадзора, отсутствие «размытых» формулировок, чёткие указания на несоответствия.
Обоснование для финансового директора подкрепленное объективными данными: износ вентиляции 55%, оборудования ЦТП 60% → срочное выделение бюджета на капремонт и списание материалов.
Полный пакет для арбитража: протоколы неразрушающего контроля, аккредитация лаборатории (СРО), поверка оборудования, ведомость скрытых дефектов с привязкой к осям

Наши инженеры выезжают на объекты в Москве и Московской области, возможен срочный выезд в день обращения.
Работаем без лишней бюрократии - Вы получаете качественный строительный мониторинг и исследования в собственной аккредитованной строительной лаборатории в срок и в соответствии с ГОСТ и СП.
По итогам работ составляем официальные документы ( акты, заключения ), которые признаются надзорными органами.

Конструкция	Прочность, МПА	Фактический класс бетона
Ж/б фундамент колонны	35,5	В25
Ж/б колонна	33,5	В25
Ж/б ригель перекрытия	35,5	В25
Плита перекрытия плоская	35,9	В25

Проект:
Комплексное обследование зданий и сооружений для капитального ремонта вентиляции на объекте «Колледж РАНХиГС», г. Москва

Навигация по статье:

Оказанные услуги:

Введение

Проблема: скрытые дефекты и размытые формулировки, которые не принимает технадзор

Как мы проводили обследование зданий и сооружений и испытания бетона

Этап 1. Визуальное и инструментальное обследование

Этап 2. Лабораторные исследования и вскрытие конструкций

Этап 3. Расчёт физического износа инженерных систем

Физический износ инженерных систем (рассчитан по ВСН 53-86(р))

Результаты испытаний бетона несущих конструкций

Конструкция Прочность, МПА Фактический класс бетона
Ж/б фундамент колонны
35,5
В25
Ж/б колонна
33,5
В25
Ж/б ригель перекрытия
35,5
В25
Плита перекрытия плоская
35,9
В25

На основе собранных данных и лабораторных испытаний разработаны рекомдации:

Итоги: здание получило «зеленый свет» на ремонт, а заказчик — надежную доказательную базу
