Контроль сварных соединений
Цена: От 200₽ за пробу,
от 17.000₽ выезд
- Экспертная организация с практическим опытом и научным подходом
- Выездной строительный мониторинг по Москве и Московской области
- Проведение экспертизы с соблюдением всех требований ГОСТ и СП
Собственная аккредитованная лаборатория
Выезд инженера в день обращения
Сертифицированное исследовательское оборудование
Рыночная стоимость работ
Отправьте заявку на бесплатную консультацию
Методы неразрушающего контроля сварных соединений
Выбор метода контроля сварных соединений зависит от типа конструкции, толщины металла, условий эксплуатации и требований нормативной документации. На практике методы неразрушающего контроля сварных соединений применяются в комплексе: визуально-измерительный контроль (ВИК) проводится первым для отсечения явного брака, затем подключаются инструментальные методы — ультразвуковой (УЗК), радиографический (РК) или капиллярный (ПВК). Такой подход исключает ошибки и гарантирует выявление всех типов дефектов: от поверхностных трещин до скрытых непроваров и шлаковых включений.
Визуально-измерительный контроль (ВИК)
Ультразвуковой контроль (УЗК)
Радиографический контроль (РК / Рентген)
Капиллярный контроль (ПВК / Цветная дефектоскопия)
Магнитопорошковый контроль
Первый обязательный этап проверки качества сварных швов. Выявляет поверхностные дефекты (трещины, подрезы, поры, наплывы) и проверяет геометрические параметры шва (ширину, высоту, катет) с помощью шаблонов, штангенциркуля и лупы.
📚 Нормативная база: ГОСТ Р ИСО 17637, РД 03-606-03
Проведение визуально-измерительного контроля

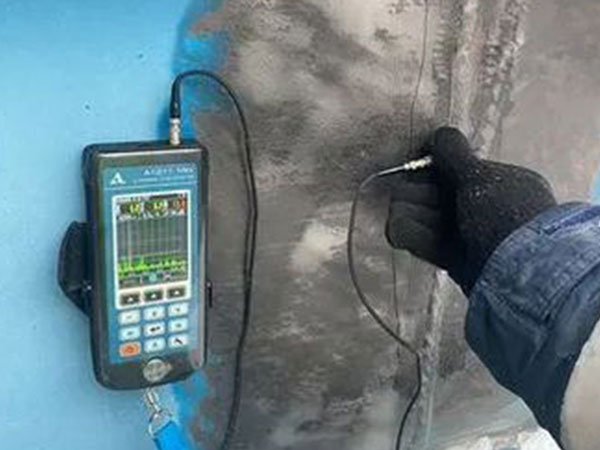

Основной метод для поиска внутренних дефектов сварных соединений. Ультразвуковые волны проникают в металл и отражаются от границ раздела сред, позволяя выявить непровары, скрытые трещины, поры и шлаковые включения без разрушения конструкции и зоны отчуждения.
📚 Нормативная база: ГОСТ Р ИСО 17640, ГОСТ Р 55724

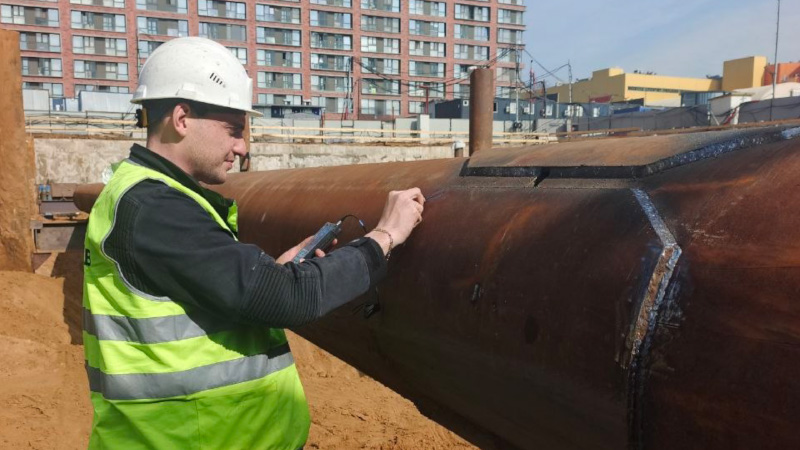

Проведение УЗК сварных швов инженером ВКСМ
Просвечивание сварного шва рентгеновским или гамма-излучением с фиксацией результата на пленке или цифровом детекторе.
Дает наглядное изображение внутренней структуры шва (дефектограмму) для выявления пор, шлаковых включений, непроваров и трещин.
📚 Нормативная база: ГОСТ 7512, НРБ-99/2009
Радиографический контроль
Поиск поверхностных и сквозных микротрещин с помощью индикаторных жидкостей (пенетрантов).
Жидкость проникает в открытые дефекты и проявляется контрастным индикатором, делая трещины видимыми невооруженным глазом.
📚 Нормативная база: ГОСТ Р ИСО 3452-1
Цветная дефектоскопия
Выявление поверхностных и приповерхностных дефектов в ферромагнитных материалах (сталь).
Магнитное поле искажается в зонах дефектов, притягивая магнитный порошок, который визуализирует трещины и несплавления.
📚 Нормативная база: ГОСТ Р ИСО 17638
Магнитнопорошковый контроль
Сравнение методов контроля сварных швов
| Метод | Что выявляет | Ограничения | Применимость |
| ВИК | Поверхностные дефекты, геометрия шва | Только видимая часть, не выявляет внутренние дефекты | Все типы сварных соединений, обязательный первый этап |
| УЗК | Внутренние трещины, непровары, поры, шлаки | Требует зачистки поверхности, зависит от квалификации оператора | Металлоконструкции, трубопроводы, толстостенные изделия |
| РК | Поры, шлаковые включения, внутренние дефекты | Требует зоны безопасности (радиация), двусторонний доступ | Ответственные узлы, трубопроводы высокого давления |
| ПВК | Поверхностные микротрещины, сквозные несплошности | Только открытые дефекты, не работает на пористых материалах | Цветные металлы, нержавеющая сталь, проверка герметичности |
| МК | Поверхностные и приповерхностные трещины | Только ферромагнитные материалы (сталь, чугун) | Стальные конструкции, сварные швы трубопроводов |
Наши специалисты подберут оптимальный метод контроля сварных соединений под ваш объект и требования проектной документации.
Все методы проводятся аттестованными дефектоскопистами с использованием поверенного оборудования.
Объекты применения методов контроля сварных соединений
Трубопроводы
УЗК контроль стыковых швов, врезок и замыкающих стыков, ВИК и проверка герметичности. Стальные трубопроводы и тепловые сети.
Металлоконструкции
Контроль заводских и монтажных швов каркасов, балок, ферм и мостовых конструкций. УЗК и ВИК по ГОСТ Р ИСО 17640 с заключением для технадзора и Мосгосстройнадзора.
Резервуары и ёмкости
УЗК и ВИК швов днища, стенок и окрайков. Выявление внутренних дефектов и отклонений геометрии швов перед вводом резервуара в эксплуатацию.
Сосуды под давлением и оборудование
УЗК и ВИК сварных швов котлов, теплообменников и сосудов. Выявление непроваров, трещин и шлаковых включений с оформлением протоколов и заключения.
Сварные соединения арматуры
ВИК стыковых, нахлёсточных и ванно-нахлёсточных соединений по ГОСТ 10922: геометрия швов и поверхностные дефекты. Контроль стыков до бетонирования конструкций.
Крановые пути и подъёмные сооружения
УЗК и ВИК швов подкрановых балок и эстакад. Контроль при вводе конструкций в эксплуатацию и при техническом обследовании.
Наше оборудование для контроля сварных соединений
Стоимость проверки сварных швов
Стоимость работ зависит от объема, типа конструкции и метода контроля. При больших объемах и повторных обращениях действует гибкая система скидок. Работы в выходные дни выполняются с повышающим коэффициентом 1,5. Выезд инженера в пределах МКАД стоит 4000₽, при заказе работ свыше 17.000₽ выезд входит в стоимость работ.
Таблица цен на неразрушающий контроль сварных соединений
Метод контроля и вид работ
Нормативная база (ГОСТ / СП)
Стоимость за ед. измерения
Визуально-измерительный контроль (ВИК)
Проверка геометрии шва и поиск поверхностных дефектов
ГОСТ Р ИСО 17637-2014
220₽ за погонный метр
Ультразвуковая дефектоскопия (УЗК)
Выявление внутренних дефектов с оценкой параметров
ГОСТ 55724-2013
СП 70.13330.2012
1700₽ за погонный метр
Ультразвуковая толщинометрия
Измерение толщины стенок металлических конструкций
ГОСТ Р ИСО 16809-2015
350₽ за точку
Смежные услуги строительной лаборатории
Выявление внутренних дефектов швов: непровары, трещины, поры, шлаковые включения. Контроль по ГОСТ Р ИСО 17640 с оформлением дефектограммы по каждому соединению.
Проверка геометрия шва и поверхностные дефекты по ГОСТ Р ИСО 17637 и РД 03-606-03. Шаблоны, катетомеры, универсальные сварные шаблоны УШС.
Прочность, морозостойкость, подвижность, контроль температуры бетона и набора прочности — сопутствующий контроль для монолитных работ на том же объекте.
Инструментальное обследование конструкций, включая оценку состояния сварных узлов при реконструкции и экспертизе.
Механические испытания стыков и образцов: растяжение, изгиб по ГОСТ 10922 и ГОСТ 23858.
